【演習】凸レンズ・凹レンズ

物理【波】第10講『凸レンズ・凹レンズ』の講義内容に関連する演習問題です。 講義編を未読の方は問題を解く前にご一読ください。

凸レンズ・凹レンズ眼鏡やコンタクトレンズをつけている人はもちろん，スマホのカメラなども合わせれば，現代社会でレンズと無関係な人はいないはず。そんなレンズに関する知識を身につけましょう！...

問題

[Level.1]
図1のように物体と凸レンズを置いたとき，レンズによって生じる物体の像を作図せよ（図中の赤い点はレンズの焦点を表す）。 また，像の種類を答えよ。

[Level.2]
図2のように物体と凸レンズを置いたとき，レンズによって生じる物体の像を作図せよ（図中の赤い点はレンズの焦点を表す）。 また，像の種類を答えよ。

[Level.3]
図3のように物体と凹レンズを置いたとき，レンズによって生じる物体の像を作図せよ（図中の赤い点はレンズの焦点を表す）。 また，像の種類を答えよ。

この下に答えを載せていますが，まずは自力で考えてみましょう。

答え

[Level.1]

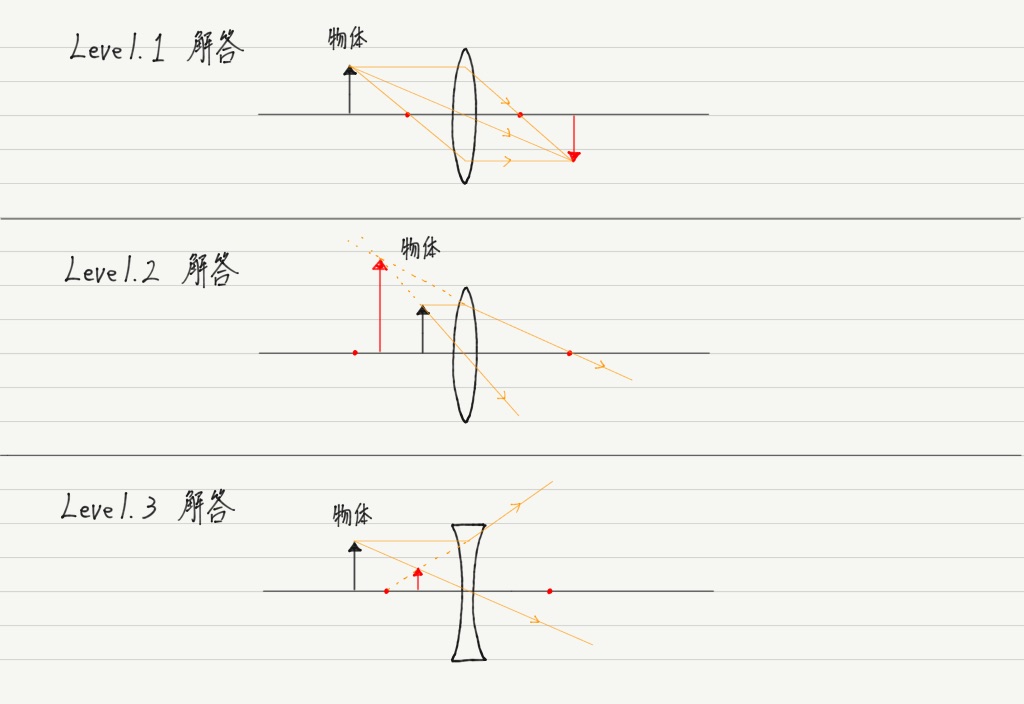

倒立実像，作図は下図参照。

[Level.2]
正立虚像，作図は下図参照。

[Level.3]
正立虚像，作図は下図参照。
