【演習】接地（アース）

物理基礎【電磁気】補講『接地（アース）』の講義内容に関連する演習問題です。 講義編を未読の方は問題を解く前にご一読ください。

接地（アース）電気の勉強をしていると，“電位差” と，“電位” という用語に出会いますが，名前が似ているので区別がついていない人が多いです。 この2つをハッキリさせましょう！...

問題

[Level.1]

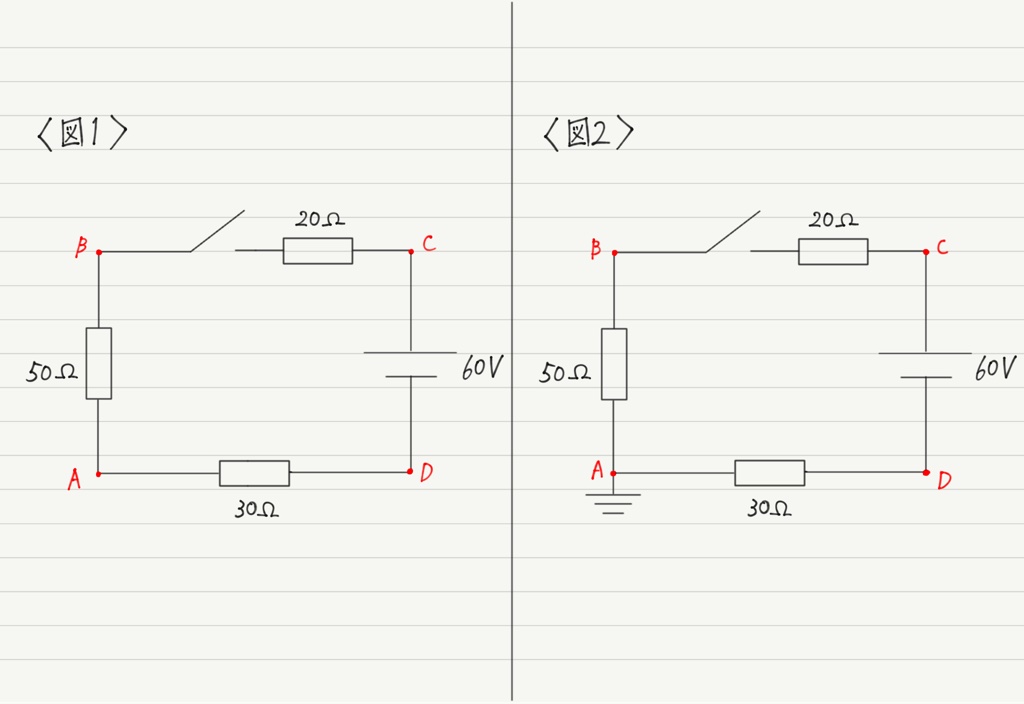

図1の回路のスイッチが閉じているとき，AB間，BC間，CD間，DA間の電位差（電圧）を求めよ。

[Level.2]
図2の回路のスイッチが閉じているとき，A,B,C,Dの電位をそれぞれ求めよ。

[Level.3]
図2の回路のスイッチが開いているとき，A,B,C,Dの電位をそれぞれ求めよ。

この下に答えを載せていますが，まずは自力で考えてみましょう。

答え

[Level.1]
AB間：30V
BC間：12V
CD間：60V
DA間：18V

[Level.2]
A：0V
B：30V
C：42V
D：−18V

[Level.3]
A：0V
B：0V
C：60V
D：0V
